近日，伟联科技独具特色的专有的超融合架构与虚拟化技术相结合的WiCloud工业私有云在义翔铝业成功投运。

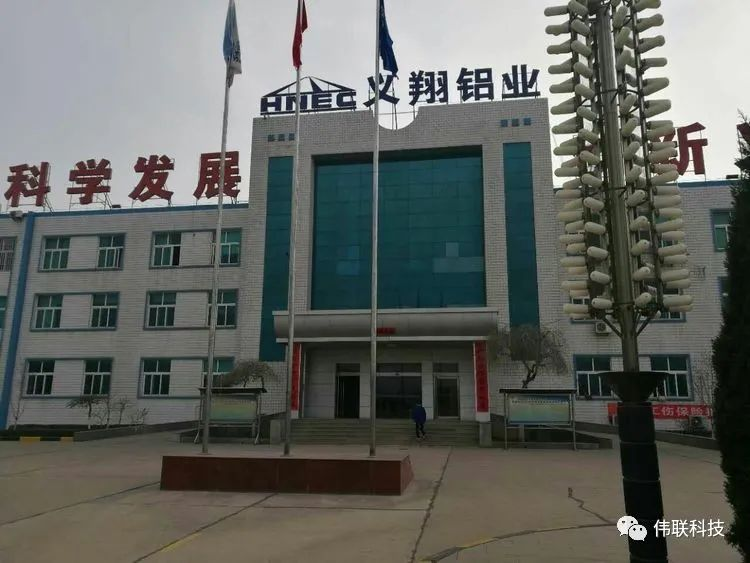

义翔铝业

义翔铝业有限公司是义煤集团控股的中外合资公司，年生产冶金级氧化铝50万吨。公司位于举世闻名的仰韶文化发源地——河南省渑池县张村镇东工业区。东距“九朝古都”洛阳市80公里，西距“黄河明珠”三门峡60公里。公司铁路专用线与陇海线接轨，紧连310国道和连霍高速公路，地理位置交通条件十分便利。“义翔牌”氧化铝更是获得河南省同行业名牌产品称号。

义翔铝业现有一期、二期生产车间共11个，分布在全场。采用传统方式每个车间都需要运行人员值班操作。操作站上位包括RSView32、RSViewSE、和利时MACSV、浙大中控Advantrol-Pro等，现场控制系统为AB、和利时DCS、浙大中控DCS。

WiCloud工业私有云智能化解决方案将多台高性能服务器和工业存储通过高速率、低延迟网络形成融合架构，将统一管理的虚拟化平台部署在此融合架构上，形成工业私有云。将传统的工控机以及其应用程序以虚拟化的形式并发运行在工业私有云上。由此形成软件和硬件的多重冗余，保障生产的稳定连续。

改造方案

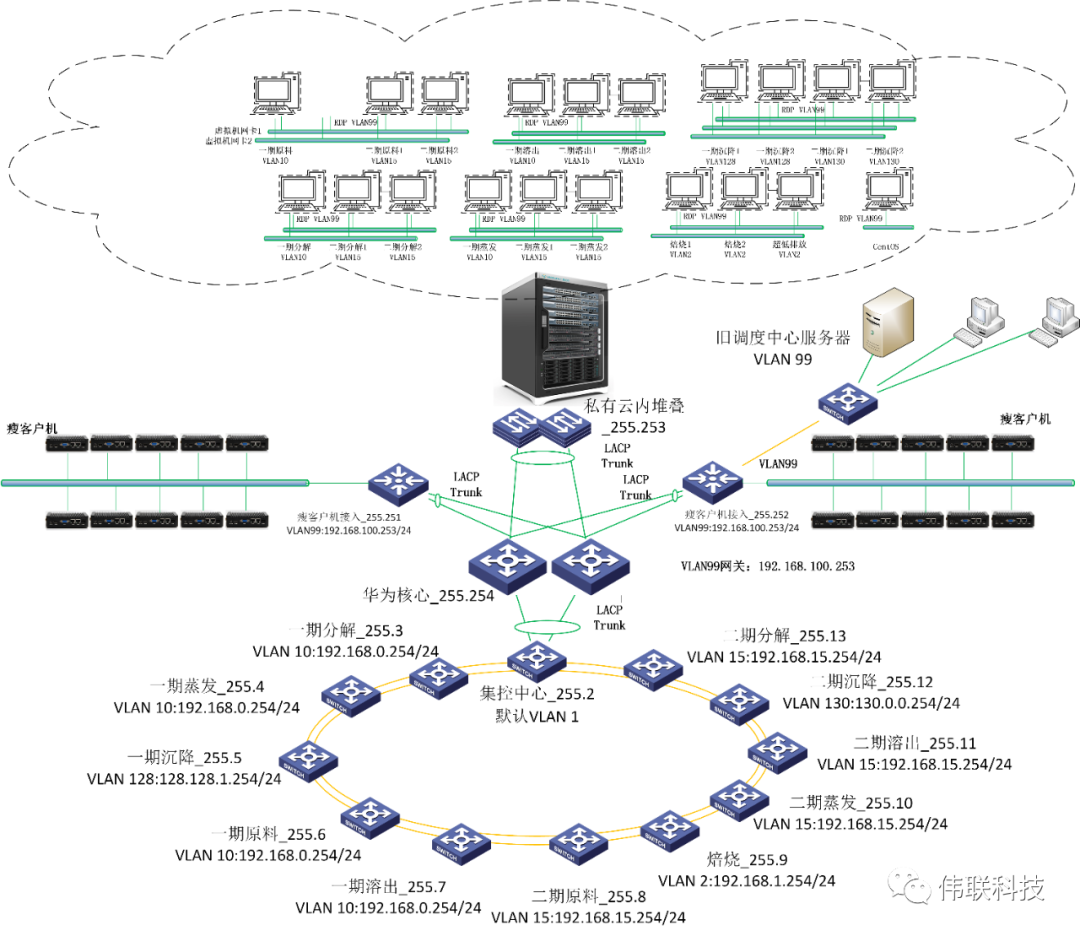

1、采用双环网方式，将现场所有车间网络集中连接至新集控室，每个车间按实际IP地址划分不同的VLAN区域，避免相互干扰。

2、在新集控室机房部署两台核心交换机，以堆叠方式配置，用链路聚合模式连接到环网交换机上，并且在核心交换机内配置路由功能，使得集控室操作台能够以路由网络连接至现场PLC设备。

3、在新集控室安装2台接入交换机，分别以链路聚合方式接入到核心交换机上，这两台接入交换机作为新集控室操作台上瘦客户机网络接入交换机。

 4、工业私有云内交换机以堆叠+链路聚合方式连接到核心交换机，配置为trunk模式，允许通过现场所有VLAN。

5、工业私有云内所有虚拟机配置双网卡，一个属于vlan99，用于瘦客户机连接虚拟机远程桌面。另外一个网卡vlan与现场环网交换机vlan一致，用于连接到现场PLC或DCS。

6、由于现场上位机大部分为windowsXP、windows7系统，使用WiP2V工具将这些上位机全部迁移为工业私有云能够识别的虚拟机格式，导入工业私有云内部以虚拟机方式运行起来。

对于一期沉降车间的浙大中控DCS系统，其上位机为Advantrol-Pro2.4版本的软件部署于windows2000 Server系统上，采用WiP2V方式将其迁移到工业私有云后，需要安装USB狗识别驱动和USB狗连接软件，将授权狗通过USB转以太网的方式连接到虚拟机上，使其能够正常使用。

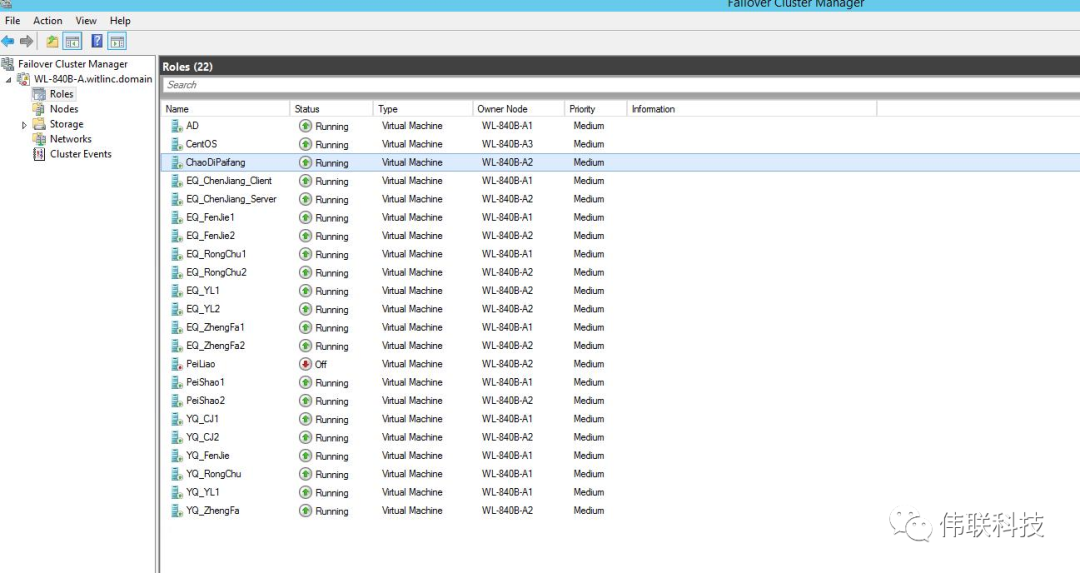

实际迁移完正常运行后虚拟机分布如下图

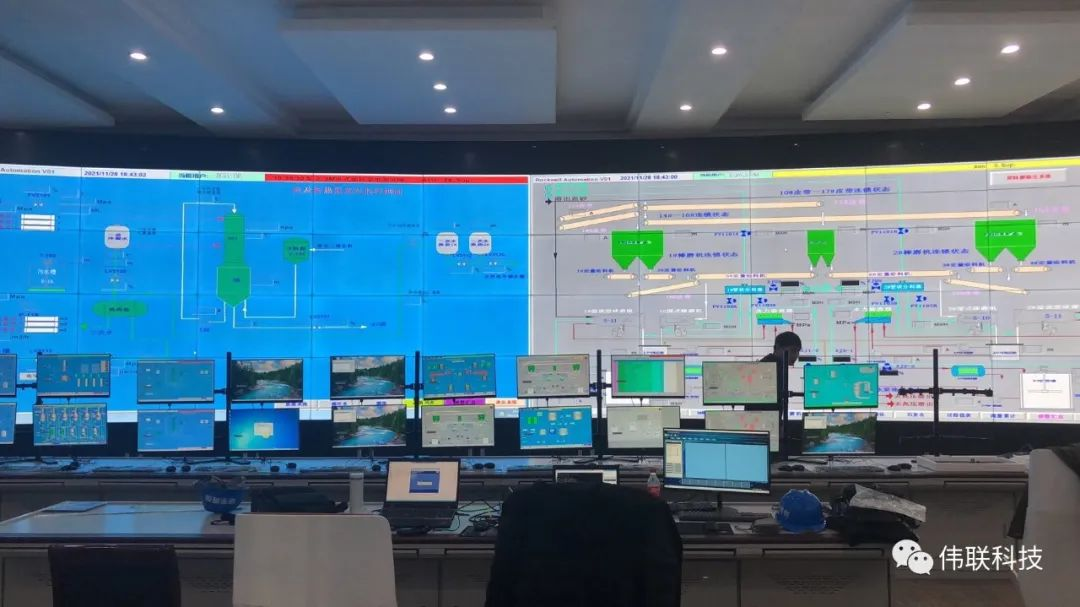

WiCloud工业私有云在义翔铝业成功投运之后，整个系统调试实现在线升级，整个过程没有影响到原系统的正常生产。而且，解决了工控机和组态软件升级的成本高，实现了在线不停机升级XP等老系统；而且，解决了老备件无法采购，新硬件不支持、不兼容等问题，同时，将原有分散在不同控制室，互相独立的系统，集中在集控室实现了生产线的集中监控与管理，并将原有不同系统中不同组态软件，整合成一套组态软件，集中显示与控制，以及软硬件冗余热备。
